注塑模具設計中香蕉(牛角)進膠的設計規范

發布日期:2024-11-07

香蕉(牛角)進膠以其獨特的優點正得到越來越多的應用,但在試模中也經常能看見因結構參數不合理而出現諸多不良問題。以下是對大中型模具香蕉(牛角)進膠結構設計的總結。

一、香蕉(牛角)進膠特點:

1、自動剪水口

2、進膠點隱蔽

3、可在PL面的同一高度上進膠

二、香蕉(牛角)進膠常見不良現象:

1、水口頂不斷

2、斷口難看

3、進膠點的外觀面有沖紋

4、水口頂出反彈撞花產品

三、香蕉(牛角)進膠的結構參數











結構參數:


類別

A

B

C

D

d

E

F

非氣輔

φ0.8~φ1.6

R1.5

3×φd

5×φd

φ8.0~φ10.0

φ10~φ12

5~20

氣輔

φ1.2~φ4.0

R1.5

3×φd

5×φd

φ8.0~φ12.0

φ10~φ12

5~20




三、香蕉(牛角)蘇州模具設計進膠的結構設計注意事項:

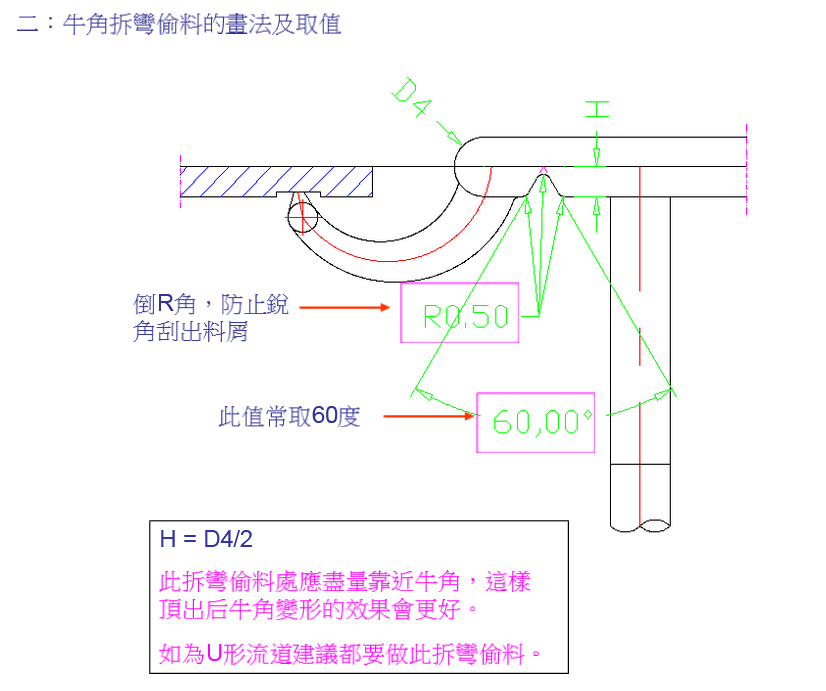

1香蕉(牛角)進膠的頂出部分需設置“彈折”結構,以使香蕉流道受力優良,頂出順暢。

2、如需進一步改良進膠的的斷口,及降低香蕉流道頂出時彈打產品的可能性,或痕跡,可在香蕉流道的頂針底下設置3-5mm的延時結構。
